الـ MOQ:	1ص
العبوة القياسية:	التعبئة القياسية
طريقة الدفع:	T/T
القدرة على التوريد:	500 قطعة/شهر

تفاصيل المعلومات

وصف المنتج

معلومات مفصلة

مكان المنشأ

ألمانيا

اسم العلامة التجارية

IFM

إصدار الشهادات

rohs

رقم الموديل

SI5010

اسم المنتج:

مراقب التدفق

النموذج:

SI5010

الأصل:

ألمانيا

الضمان:

12 شهراً

تصنيف الضغط:

300 بار

وسائط:

السوائل؛ الغازات

عكس حماية قطبية:

نعم..

وظيفة الإخراج:

عادة مفتوحة / مغلقة

إبراز:

مفاتيح التدفق الحراري لـ IFM,SI5010 مفاتيح التدفق الحراري,SI5010 مراقبة تدفقات أجهزة تحديد النفقات

SI5010 Thermal Flow Switches

SI5010 IFM Flow Monitor

وصف المنتج

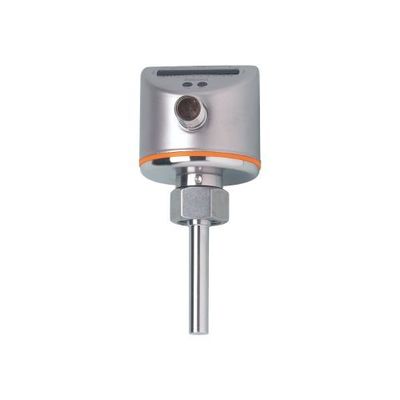

IFM مفاتيح التدفق الحراري SI5010 مراقبة التدفق

رقم الجزء: SI5010

اسم المنتج: مفتاح التدفق الحراري

أورجين: ألمانيا

المصنع: IFM

المواصفات

مراقبة موثوقة للسوائل والغازات في الأنابيب

اتصال عملية متغيرة باستخدام المكيفات

إعداد سهل لمواقع التبديل لتنظيم سريع

غطاء الصلب المقاوم للصدأ القوي للاستخدام في البيئات الصناعية القاسية

الرسم البياني للشريط LED للإشارة إلى نقطة التبديل والتدفق

المنتجات خصائص:

عدد المدخلات والمخرجات عدد المخرجات الرقمية: 1

اتصال العملية M18 x 1,5 الخيط الداخلي

التطبيق

الإعلام السوائل والغازات

درجة حرارة متوسطة [°C] -25...80

الضغط القياسي [بار] 300

معدل الـ MAWP (للتطبيقات وفقًا لـ CRN) [بار] 208

السوائل

درجة حرارة متوسطة [°C] -25...80

الغازات

درجة حرارة متوسطة [°C] -25...80

بيانات كهربائية

الجهد التشغيلي [V] 18...36 دي سي

استهلاك التيار [mA] < 60

فئة الحماية الثالث

حماية القطبية العكسية نعم..

وقت تأخير تشغيل الكهرباء 10

المدخلات / المخرجات

عدد المدخلات والمخرجات عدد المخرجات الرقمية: 1

النتائج

إجمالي عدد المخرجات 1

إشارة الخروج إشارة التبديل؛ IO-Link؛ (يمكن تكوينها)

التصميم الكهربائي PNP

عدد المخرجات الرقمية 1

وظيفة الإخراج مفتوح / مغلق بشكل طبيعي (يمكن تكوينه)

أقصى مخرج انخفاض في الجهد للتبديل DC [V] 2.5

التيار المسموح به الدائم لمخرج التبديل DC [mA] 250

حماية الدوائر القصيرة نعم..

نوع الحماية من الاختصار نعم (غير مقفل)

الحماية من الإفراط نعم..

نطاق القياس / الإعداد

السوائل

نطاق الإعداد [cm/s] 3....300

الحساسية الكبرى [cm/s] 3....100

الغازات

نطاق الإعداد [cm/s] 200....3000

الحساسية الكبرى [cm/s] 200....800

الدقة / الانحرافات

قابلية التكرار [cm/s] 1....5

ملاحظة حول قابلية التكرار بالنسبة للمياه 5...100 سم/ث؛ 25 درجة مئوية

إعداد المصنع

تحرك درجة الحرارة [cm/s x 1/K] 0.1؛ (بالنسبة للمياه 5...100 سم/ث؛ 10...70 درجة مئوية)

الحد الأقصى لتدرج درجة حرارة الوسيط [K/min] 300

دقة نقطة التبديل [cm/s] ± 2...± 10؛ (بالنسبة للمياه 5...100 سم/ث؛ 25 درجة مئوية؛ الإعداد المصنع)

التهاب النسيج [سم/ثانية] 2....5؛ (بالنسبة للمياه 5...100 سم/ث؛ 25 درجة مئوية؛ الإعداد المصنع)

أوقات التفاعل

السوائل

وقت الاستجابة [s] 1....2؛ (لمتدرج درجة الحرارة: 1 K/min)

الغازات

وقت الاستجابة [s] 1....10

البرمجيات / البرمجة

ضبط نقطة التبديل أزرار الضغط

واجهات

واجهة الاتصال IO-Link

نوع ناقل الحركة COM2 (38,4 kBaud)

مراجعة IO-Link 1.1

معيار SDCI IEC 61131-9

الملفات الشخصية جهاز استشعار ذكي: متغير بيانات المعالجة؛ تحديد الجهاز

وضع SIO نعم..

فئة الميناء الرئيسي المطلوبة أ

معادلة بيانات المعالجة 2

بيانات المعالجة ثنائية 2

وقت دورة العملية الدقيقة [ms] 3

معرفات الأجهزة المدعومة نوع العملية DeviceID

الافتراضية 54

ظروف التشغيل

درجة الحرارة المحيطة [°C] -25...80

درجة حرارة التخزين [°C] -25...100

الحماية IP 65؛ IP 67

الاختبارات / الموافقات

الكهرومغناطيسي DIN EN 61000-6-2

DIN EN 61000-6-3

مقاومة الصدمات DIN IEC 60068-2-27 50 غرام (11 ميس)

المقاومة للهزات DIN EN 60068-2-6 20 غرام (55...2000 هرتز)

MTTF [عام] 298

البيانات الميكانيكية

الوزن [g] 248.5

الأبعاد [ملم] M18 × 1.5

تسمية الخيوط M18 × 1.5

المواد الفولاذ المقاوم للصدأ (1.4404 / 316L) ؛ الفولاذ المقاوم للصدأ (1.4301 / 304) ؛ PC؛ PBT-GF20؛ EPDM/X

المواد (الأجزاء الرطبة) الفولاذ المقاوم للصدأ (1.4404 / 316L) ؛ حلقة O: FKM 80 الشاطئ A

اتصال العملية M18 x 1,5 الخيط الداخلي

الشاشات / عناصر التشغيل

العرض الوظيفة 10 × LED ، ثلاثي الألوان

ملاحظات

كمية العبوة واحد.

اتصال كهربائي

الاتصال رابط: 1 × M12
