سيمنز سيترانز P320 جهاز نقل الضغط الضغط التفاضلي وتدفق PN160 هارت 4...20 مآ مع علامة شريط ألمانية

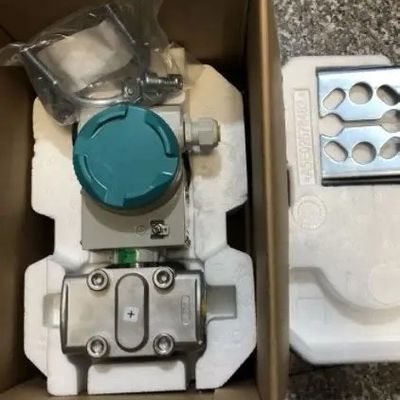

سيمنز 7MF0340-1BP01-5AM1-Z B11+E00+K81+Y02 جهاز نقل الضغط

جهاز نقل الضغط SITRANS P320 الضغط التفاضلي وتدفق PN160 HART (4...20 mA) ملء خلية القياس: زيت السيليكون الحد الأقصى لفترة القياس: 20 mbar (8.037 inH2O)خيط ربط: M10 (PN160) ، M12 (PN420) (DIN 19213) مع فتحة التهوية الجانبية الحاجز: الفولاذ المقاوم للصدأ 316L / 1.4404خلية قياس: الفولاذ المقاوم للصدأ 316L / 1.4404جهاز استشعار الضغط التفاضلي: فليانج العملية: الفولاذ المقاوم للصدأ 316/1.4408 غطاء الألومنيوم المصبوب المطبوع جهاز غرفة مزدوجة رقم Ex 2 x M20 x 1.5 مع العرض (غطاء مغلق) غدة الكابلات ومغلق الختم المرفق, البلاستيك لوحة نوع التسمية ألمانيا - شريط الموافقة العامة دون موافقة EX: العالم (CE, RCM, EAC, FM, CSA,KCC) أجهزة تشطيب العملية لخطوط الضغط التفاضلي الرأسي (نصف الشبكة) إعداد نطاق القياس: قيمة النطاق السفلي (أكثر من 5 أحرف). قيمة النطاق العلوي (أكثر من 5 أحرف). الوحدة (mbar. bar. kPa. MPa. psi. مثال: -0.5... 10.5 psi

جهاز نقل ضغط جديد من شركة سيمنز 7MF0340-1BM01-5AF2-Z

جهاز SITRANS P320/P420 هو جهاز رقمي مع واجهة مستخدم

خصائص الصداقة الوجه ودقة عالية. يمكن الوصول إليها من خلال الأزرار المحلية والاتصالات الحديدية هارت
إعداد معايير الخط
والعمليات الغنية تجعل هذا جهاز نقل الضغط مناسبة للغاية لاحتياجات المصانع.
خيارات الإعداد متاحة، ولكن العملية لا تزال بسيطة جدا.
استناداً إلى وظيفة التشخيص الذاتي التي تتوافق مع معيار NAMUR NE107،
ناقل الضغط P320 / P420 مناسب للغاية للتطبيقات في الصناعة الكيميائية.
وظيفة تخزين الوظائف ومتغيرات العملية يضمن أن سيترانز P420 لديها القدرة على تلبية
اعتنقوا العصر الرقمي
ميزة "التصحيح الآمن عن بعد" توفر وقت العملاء وتكاليفهم بشكل كبير لأن
يمكن فتح وظيفة السلامة SIL عن بعد وتأكيد عن طريق برنامج SIMATIC PDM. مثل هذا
أولاً، يمكنه القضاء على الوقت الذي يقضيه المشي إلى الموقع وإجراء العمليات في الموقع من خلال الأزرار المحلية وشاشات العرض
خطوات العملية
استخدام بروتوكول الاتصالات هارت للبارامترات بسيطة جدا وسريعة لأن العملية بأكملها
دمج ملفات وصف EDD المبتكرة في معالج الإطلاق السريع.
يمكن توصيل جهاز الإرسال مع مختلف مكونات الختم عن بعد المصممة للاستخدام مع مواد عالية اللزوجة
التطبيقات الخاصة مثل المواد
يمكن استخدام نماذج مختلفة من أجهزة نقل الضغط من سلسلة SITRANS P320/P420 لقياس:
• قياس الضغط
• الضغط المطلق
• الضغط التفاضلي
• مستوى السائل
• معدل تدفق الحجم
• معدل تدفق الجودة
جهاز نقل ضغط جديد من شركة سيمنز 7MF0340-1BM01-5AF2-Z

نقطة

وظيفة التشخيص الذاتي تتوافق مع NE107 التي توصي بها معايير NAMUR
شهادة السلامة الوظيفية SIL المتوافقة مع معيار IEC 61508
يمكن تنفيذ التحقق من SIL عن بعد من خلال SIMATIC PDM
خفض قيمة الحثية الداخلية لتحقيق LI = 0 في التطبيقات ضد الانفجار
وقت استجابة الخطوة T63 لنوع الضغط هو 105 ms و 135 ms لنوع الضغط التفاضلي
• الحد الأدنى لخطأ الاتساق
• تأثير درجة حرارة منخفضة للغاية
• استقرار طويل الأجل
جودة جيدة وطول العمر
• الحفاظ على موثوقية عالية تحت الأحمال الكيميائية والميكانيكية
• مناسبة للغازات والبخار والسوائل السامة وغير السامة
• وظائف تشخيص ومحاكاة غنية
مكونات القياس والمكونات الإلكترونية منفصلة ولا تتطلب إعادة تنظيم
المكونات المستقبلة للسيول مصنوعة من مواد عالية الجودة (مثل الفولاذ المقاوم للصدأ ، Hastelloy ، الذهب ، إلخ) ،
مونيل، التنتالوم)
النطاق المستمر القابل للتعديل من جهاز الإرسال هو 0.01 بار ~ 700 بار (0.15 psi ~ 10153 psi)
• إعداد المعلمات من خلال 4 أزرار محلية واتصالات حركة الحركة الميدانية HART
التطبيق
يمكن تطبيق أجهزة إرسال الضغط من سلسلة SITRANS P320/P420 في التطبيقات التي تتضمن مواد كيميائية و
المجال الصناعي للأحمال الميكانيكية.
يمكن تثبيت أجهزة نقل الضغط التي تلبي متطلبات مقاومة الانفجار Ex في البيئات المحتملة لخطر الانفجار في المنطقة 1
(المنطقة 1) أو المنطقة 0 (المنطقة 0).
يمكن توصيل جهاز الإرسال بمكونات مختلفة لختم ناقل البث عن بعد من تصاميم مختلفة ، مناسبة للمواد ذات اللزوجة العالية
لسيناريوهات تطبيق خاصة
يمكن تشغيل جهاز إرسال الضغط من خلال أربعة أزرار محلية عن طريق الحافلة الميدانية HART
