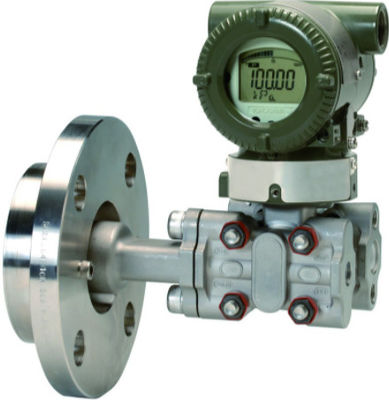

EJA210E-JMS4G موصل الضغط التفاضلي يوكوغاوا المثبت على شاشة

EJA210E-JMS4G موصل الضغط التفاضلي يوكوغاوا المثبت على شاشة

مزايا المنتج:

1

2

3

4

5

6

تطبيقات المنتج:

1

2

3

4

5

وصف المنتج:

1

2

3

4

5

خصائص المنتج:

• المصنع: يوكوغاوا

• رقم المنتج : EJA210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

• نوع المنتج: EJA210E جهاز نقل ضغط تفاضلي مثبت على شاشة

• إشارة الخروج: J = 4 إلى 20 mA DC مع الاتصال الرقمي (بروتوكول HART 5 / HART 7)

• نطاق القياس (الكبسولة): M = 1 إلى 100kPa (4 إلى 400 inH2O)

• مواد الأجزاء الرطبة الجانبية منخفضة الضغط: S = طوق الغطاء ومصلح العملية ASTM CF-8M، كابسولة Hastelloy C-276 (شاشة الحاجز) ،F316L SST ، 316L SST (غيرها) ، غطاء الكابسولة التفلون 316L SST ،سدادات الصرف / منفذ التهوية 316 SST

• اتصالات العمليات: 4 = مع 1/2 NPT الاتصالات الإناث العمليات

• مواد المسامير والمكعبات: G = 316L SST

• التثبيت: 9 = نوع الأنابيب الأفقية والضغط العالي على الجانب الأيسر

• محفظة المُكبر: 1 = سبيكة الألومنيوم المصبوب

• الاتصال الكهربائي: 7 = 1/2 NPT الإناث، اتصالات كهربائية مع سدادة عمياء

• مؤشر متكامل: D = مؤشر رقمي

• N = دائما N

• أسلوب اتصال العملية: W = نوع Flush

• تصنيف الجهاز: A1 = ANSI 150

• مقاس اللحاء: 3 = 3 بوصة (80 ملم)

• مادة السترة: C = 316 SST

• سطح اتصال الغطاء: 2 = مسطح (بدون تشذيب)

• مواد الأجزاء الرطبة (جانب الضغط العالي): HW = 316L SST# الحجاب الحاجز، 316 SST# غيرها

• حلقة الاتصال: 0 = لا توجد

• تمديد: 0 = لا يوجد

• سائل التعبئة: B = للاستخدام العام (زيت السيليكون) ، درجة حرارة العملية من 40 إلى 120 درجة مئوية، درجة حرارة البيئة من 40 إلى 85 درجة مئوية.

• وحدات المعايرة: D4 = معايرة M (kgf/cm2 unit)

• فيلم تيفلون: TF1 = حماية الحجاب الحاجز من سائل العملية اللزج بواسطة فيلم تيفلون FEP مثبت بالزيت الفلوريني. نطاق التشغيل: 20 إلى 150 درجة مئوية، 0 إلى 2 مبا (غير قابلة للتطبيق في خدمة الفراغ).

• شهادة المواد: M1W = لنوع Flush ، جانب الضغط العالي: فلانج العملية ، الكتلة ، جانب الضغط المنخفض: فلانج الغطاء ، رابط العملية

• اختبار الضغط/شهادة اختبار التسرب: T52 = ANSI/JPI Class 150 3 MPa (430 psi)

• لوحة إشارة سلكية: N4 = 316 لوحة إشارة SST سلكية على جهاز إرسال

• الوزن: 8.3 كجم

• وزن الشحن: 11 كجم
