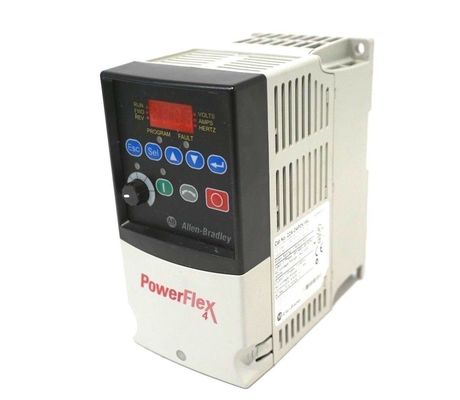

محرك التردد المتغير PowerFlex 4 22A-D4P0N104

120 فولت، 200...240 فولت، 380...480 فولت، 460...600 فولت: ±10%
48...63 هرتز
0.98 عبر نطاق السرعة بالكامل
100,000 أمبير متماثل

مدخلات التحكم
رقمي
وضع SRC (المصدر):
وضع SNK (المصرف):

4...20 مللي أمبير تناظري:
0...10 فولت تيار مستمر تناظري:
مقاوم خارجي:
تيار الدخل = 6 مللي أمبير
18...24 فولت = تشغيل، 0...6 فولت = إيقاف
0...6 فولت = تشغيل، 18...24 فولت = إيقاف
مقاومة دخل 250 أوم

مقاومة دخل 100 كيلو أوم
1...10 كيلو أوم، 2 واط الحد الأدنى
خرج التحكم - قابل للبرمجة
مخارج
(مرحل من النوع C)
التصنيف المقاوم:

مخارج الأوبتو:
مخارج تناظرية:
التصنيف الحثي

مخارج الأوبتو:
10 بت، 0...10 فولت، 1 كيلو أوم الحد الأدنى
3.0 أمبير عند 30 فولت تيار مستمر، 3.0 أمبير عند 125 فولت تيار متردد، 3.0 أمبير عند 240 فولت تيار متردد
30 فولت تيار مستمر، 50 مللي أمبير
10 بت، 0...10 فولت، 1 كيلو أوم الحد الأدنى
0.5 أمبير عند 30 فولت تيار مستمر، 0.5 أمبير عند 125 فولت تيار متردد، 0.5 أمبير عند 240 فولت تيار متردد

غير حثي
10 بت، 4...20 مللي أمبير، 525 أوم الحد الأقصى
الصمامات وقواطع الدائرة
نوع الصمامات الموصى به:
قواطع الدائرة الموصى بها:
UL الفئة J، CC، T أو النوع BS88؛ 600 فولت (550 فولت) أو ما يعادلها.

ميزات الحماية
حماية المحرك:

التيار الزائد:
استمرار التشغيل عند انقطاع التحكم:


حماية الحمل الزائد I2 t، 150% لمدة 60 ثانية، 200% لمدة 3 ثوانٍ (يوفر حماية الفئة 10)
حد أجهزة 200%، خطأ فوري 300%
الحد الأدنى للاستمرار هو 0.5 ثانية - القيمة النموذجية هي 2 ثانية
100 مللي ثانية

الكبح الديناميكي
مضمن مكبح داخلي IGBT مع جميع التصنيفات.
البيئة
الارتفاع:


الجو:

الصدمة (تشغيل):
الاهتزاز (تشغيل):
1000 متر (3300 قدم) كحد أقصى بدون تخفيض
-40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
هام:
يجب عدم تركيب المحرك في منطقة تحتوي على غازات متطايرة أو أكالة، أو أبخرة أو غبار. إذا لم يتم تركيب المحرك لفترة من الوقت، فيجب

تخزينه في منطقة لن يتعرض فيها لجو أكال.
0 إلى 95% بدون تكثيف
15 جرام ذروة لمدة 11 مللي ثانية (±1.0 مللي ثانية) 1 جرام ذروة، 5 إلى 2000 هرتز
التحكم
دقة التردد:
تنظيم السرعة:
أوضاع الإيقاف:
التسارع/التباطؤ:

حماية الحمل الزائد الإلكترونية للمحرك:
دخل رقمي: ضمن ±0.05% من تردد الخرج المحدد.
دخل تناظري: ضمن 0.5% من تردد الخرج الأقصى.
خرج تناظري: ±2% من المقياس الكامل، دقة 10 بت.
حلقة مفتوحة مع تعويض الانزلاق: ±2% من السرعة الأساسية عبر نطاق سرعة 40:1. 1% من السرعة الأساسية
عبر نطاق سرعة 60:1.


أوضاع إيقاف متعددة قابلة للبرمجة بما في ذلك - منحدر، ساحل، مكبح تيار مستمر، منحدر إلى تثبيت ومنحنى S.
وقتان مستقلان للتسارع والتباطؤ قابلان للبرمجة. يمكن برمجة كل وقت من 0...600
ثانية بزيادات 0.1 ثانية.
قدرة حمل زائد 150% لمدة تصل إلى دقيقة واحدة، قدرة حمل زائد 200% لمدة تصل إلى 3 ثوانٍ.
يوفر حماية حمل زائد للمحرك من الفئة 10 وفقًا للمادة 430 من NEC وحماية درجة حرارة المحرك الزائدة
وفقًا للمادة 430.126 (أ) (2) من NEC. UL 508C الملف 29572.
ميزة
محرك التردد المتغير PowerFlex 4
يتميز هذا المحرك بواجهة اتصال RS-485 مدمجة تسمح بالتوافق مع أدوات الكمبيوتر. يمكن لهذه الأدوات مساعدة الفنيين في مراقبة المحرك واستكشاف الأخطاء وإصلاحها وبرمجته. تشمل أدوات الكمبيوتر هذه برامج Drive Explorer و DriveTools SP. يتميز محرك 22A-D4P0N104 بسرعات محرك قوية وتصميم موفر للمساحة، مما يجعله مثاليًا للتحكم في سرعة مستوى الماكينة. يتميز هذا المحرك بجهد دخل ثلاثي الطور من 380 إلى 480 فولت تيار متردد، وتصنيف طاقة 4 أمبير، وتبديد طاقة إجمالي يبلغ حوالي 70 واط. بالإضافة إلى ذلك، ينتج وحدة 22A-D4P0N104 خرجًا قدره 2 حصان أو 1.5 كيلو واط.
