| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | كرتون |
| فترة التسليم: | تحت الطلب |
| طريقة الدفع: | T/T |
| القدرة على التوريد: | 100+قطعة+في المخزون |
وقت التنفيذ المقدر: 12 - 16 أسبوعاً.
المصنع: بنتلي نيفادا
رقم المنتج : 990-05-50-02-00

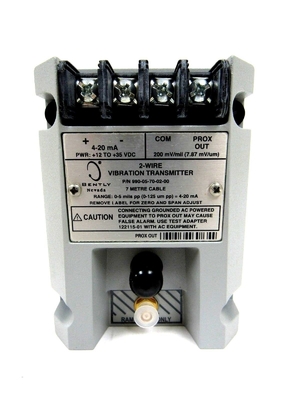

نوع المنتج: 990 جهاز نقل اهتزاز
بلد المنشأ: الولايات المتحدة الأمريكية
يمكن إضافة شهادة المنشأ (COO)
الخيار على نطاق كامل: 05 = 0-5 مل pp (0-125 μm pp)
خيار طول النظام: 50 = 5.0 متر (16.4 قدم)
خيار التثبيت: 02 = مسامير الحاجز
خيار موافقة الوكالة: 00 = غير مطلوب
مدخل: يقبل 1 3300 NSv المسبار القريب غير المتصلة وكابل التمديد.
الطاقة: تتطلب إدخال +12 إلى +35 Vdc في محطة جهاز الإرسال.
درجة حرارة التشغيل: -35 درجة مئوية إلى +85 درجة مئوية (-31 درجة فهرنهايت إلى +185 درجة فهرنهايت)
درجة حرارة التخزين: -51 درجة مئوية إلى +100 درجة مئوية -60 درجة فهرنهايت إلى +212 درجة فهرنهايت
وزن الشحن: 1.5 كجم
جهاز 990 للاهتزاز مخصص في المقام الأول لمصنعي المعدات الأصلية (OEMs) من ضاغط الهواء الطرد المركزي أو المضخات الصغيرة، المحركات،أو المروحة التي تفضل توفير إشارة اهتزاز بسيطة من 4 إلى 20 mA متناسبة كمدخل لنظام التحكم في الآلاتجهاز الإرسال هو جهاز ذو سلكين يعمل بالدفة ويقبل المدخلات من مسبار المقربة NSv 3300 و كابل التمديد المتناسب (متوفر في خيارات طول النظام 5 م و 7 م).
| المدخلات | يقبل 1 3300 NSv المسبار القريبة غير المتصلة وكابل التمديد |
| القوة | يتطلب إدخال +12 إلى +35 Vdc في محطة جهاز الإرسال. |
|
4 إلى 20 مآ إشارة الناتج |
4 إلى 20 mAdc على نطاق كامل المقياس المحدد في تكوين سلكين. |
|
4 إلى 20 مآ حلقة الدقة |
ضمن نسبة ±1.5٪ على نطاق كامل المقياس المحدد. يتم تقييم الدقة من إشارة إدخال TEST إلى الجهد الذي تم قياسه عبر مقاومة حلقة 250. |
| فجوة المسبار | يجب أن يكون الفجوة بين المسبار 0.5 و 1.75 ملم (20 و 55 ميل) من الهدف لضمان مجموعة كاملة من المقياس. |
|
الحلقة القصوى المقاومة |
1،000 بما في ذلك الكابل عند 35 Vdc |
| الحد من التيار | 23mA نموذجي. |
| الصفر والطول | تعديلات خارجية غير متفاعلة |
|
ليس على ما يرام / إشارة الهزيمة |
سيذهب إنتاج الإشارة إلى أقل من 3.6 مآ في غضون 100 ميكرو ثانية بعد حدوث حالة غير جيدة. يتم استعادة إنتاج الإشارة في غضون 2-3 ثوان بعد إزالة حالة غير جيدة. |
| تمنع التشغيل | يظل إنتاج الإشارة أقل من 3.6 mA (غير مناسب) لمدة 2 إلى 3 ثواني بعد تطبيق الطاقة. الغرض من ذلك هو إشارة إلى أن الجهاز ليس جاهزًا بعد. يمكن ملاحظة حالات انتقالية عندما يذهب الجهاز إلى O.ك. |
|
مستشعر القرب الناتج |
متوافق مع معدات الاختبار المحمولة غير المؤرضة. عند استخدام معدات الاختبار المؤرضة والموفرة بالطاقة التيارية ، استخدم محول الاختبار 122115-01 لعزل الإشارة. |
| عائق الإخراج | بروكس أوت لديه عائق خروجي 10 كيلوواط معايرة لحمل 10 م. |
|
بروكس أوت خطي النطاق |
1.4 ملم (55 ميل) تبدأ على بعد حوالي 0.25 ملم (10 ميل) من سطح الهدف. |
|
إيقاف نطاق متزايد العامل |
7.87 mV/μm (200 mV/mil) ± 6.5% نموذجية بما في ذلك أخطاء التبادل عند قياسها بزيادات 0.25 ملم (10 ملم) على نطاق خطي باستخدام مسطح 30 ملم (1.2 بوصة) الهدف: أسوأ حالة 7.87 ملف/ميكرومتر ± 10 ٪ مستوى الضوضاء النموذجي: 50 ملف/صفحة. |
| استقرار الحرارة | يظل عامل المقياس الإضافي ضمن نطاق ± 10٪ من 7.87 ملف / ميكرومتر (200 ملف / ميل) من 0 درجة مئوية إلى + 70 درجة مئوية (+ 32 درجة فهرنهايت إلى + 158 درجة فهرنهايت). |
جهاز استشعار مقرب متكامل لا يتطلب وحدة خارجية
محطات PROX OUT و COM غير معزولة بالإضافة إلى رابط محوري
مقاييس طاقة صفرية ومتوسطة لا تتفاعل
دبوس إدخال الاختبار للتحقق السريع من مخرج إشارة الحلقة
ليس على ما يرام / دائرة فشل الإشارة تمنع النتائج العالية أو الإنذارات الكاذبة
البناء في وعاءات لبيئات عالية الرطوبة (حتى 100٪ التكثيف)
