| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | كرتون |
| فترة التسليم: | تحت الطلب |
| طريقة الدفع: | T/T |
| القدرة على التوريد: | 100+قطعة+في المخزون |
المصنع: أدوات MTL

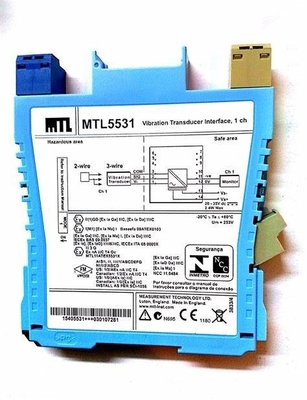

رقم المنتج : MTL5531
نوع المنتج: واجهة محول الاهتزاز
عدد القنوات: واحد
نوع جهاز الاستشعار: محول اهتزاز من 2 أو 3 أسلاك
موقع مصدر الإشارة: المنطقة 0، IIC، T4 ̇6 المنطقة الخطرة إذا تم اعتمادها بشكل مناسب Div. 1، المجموعة A الموقع الخطير
مدخل المنطقة الخطرة: عائق المدخل (المحطات 2 و 3): 10k؟
تيار إمدادات المحول، سلكين: 3.3mA (اسمية) للمستشعرات سلكين، يمكن للمستخدم تحديها بواسطة مفتاح
نطاق الإشارة: الحد الأدنى 20 فولت، الحد الأقصى 0.5 فولت
دقة نقل التيار المباشر عند 20 درجة مئوية: < ± 50mV
مؤشر LED: الأخضر = مؤشر الطاقة
تشغيل التيار الكهربائي: 20 إلى 35 فولت
الحد الأقصى لاستهلاك التيار (10mA تحميل المحول): 65mA عند 24V
الحد الأقصى لتبديد الطاقة داخل الوحدة: 1.33 واط
الوزن: 0.11 كجم
MTL 5531 يكرر إشارة من جهاز استشعار الاهتزاز في منطقة خطرة، وتوفير مخرج لنظام مراقبة في آمن
المنطقة.واجهة متوافقة مع أجهزة استكشاف 3 سلاسل الدورية الحالية ومقاييس التسارع أو أجهزة استشعار 2 سلاسل الحالية.
مصنوعةبواسطةمفتاح على جانب الوحدة
| نوع جهاز الاستشعار | محولات اهتزاز من 2 أو 3 أسلاك |
| موقع مصدر الإشارة |
المنطقة 0، IIC، منطقة خطر T4?? 6 إذا كانت معتمدة بشكل مناسب القسم 1، الموقع الخطير من المجموعة A |
| مدخلات المنطقة الخطرة |
عائق المدخل (المحطات 2 و 3): 10kΩ |
| تيار إمداد المحول، سلكين | 3.3mA (اسمية) للمستشعرات ذات الأسلاك الثنائية، يمكن للمستخدم تحديها بواسطة مفتاح |
| نطاق الإشارة | الحد الأدنى 20 فولت، الحد الأقصى 0.5 فولت |
| دقة نقل التيار المباشر عند 20 درجة مئوية | < ± 50mV |
| دقة نقل التيار المتردد عند 20 درجة مئوية |
0Hz إلى 1kHz: ± 1% من 1kHz إلى 10kHz: 5٪ إلى + 1٪ من 10 إلى 20 كيلو هرتز: 10٪ إلى + 1٪ |
| معامل الحرارة |
±50ppm/°C (10 إلى 65°C) ± 100ppm/°C (من 20 إلى 10 درجات مئوية) |
| عرض النطاق الترددي | 3 ديسيبل عند 47 كيلو هرتز (عادة) |
| استجابة المرحلة |
<14μs، يعادل: 1 درجة عند 200 هرتز 3 درجة عند 600 هرتز 5 درجة عند 1 كيلو هرتز 50 درجة عند 10 كيلو هرتز 100 درجة عند 20 كيلو هرتز |
| عائق الخروج من المنطقة الآمنة | <20Ω |
| فولتاج التزويد | 20 إلى 35 فولت متزامن |
| وصف السلامة |
المحطات 3 إلى 1 Uo=26.6V Io=94mA Po=0.66W Um = 253V rms أو dc المحطات 3 إلى 2 أجهزة غير تخزين الطاقة ≤1.5 فولت، ≤0.1A و ≤25mW |
| ملاحظة |
الرجوع إلى دليل الإرشادات للحصول على توصيات حول تركيب من هذه الوحدات نظراً لارتفاع استنزاف الطاقة الحد الأقصى للجوار درجة الحرارة لهذه الوحدات عند تركيبها أفقياً التوجه هو: • مغلق في 45 درجة مئوية • على الأقل 10 ملم من المسافة 55°C |
