| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | كرتون |
| فترة التسليم: | تحت الطلب |
| طريقة الدفع: | T/T |
| القدرة على التوريد: | 100+قطعة+في المخزون |
المصنع: أدوات MTL

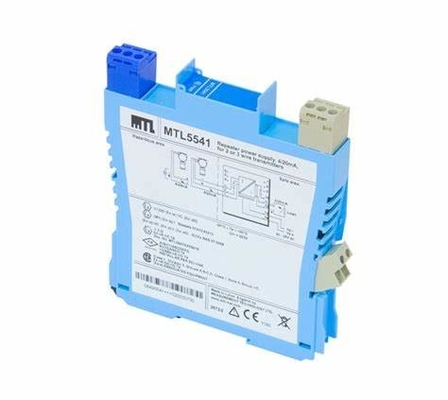

رقم المنتج : MTL5541
نوع المنتج: إمدادات الطاقة المتكررة
عدد القنوات: واحد
موقع جهاز الإرسال: المنطقة 0، IIC، T4?? 6 المنطقة الخطرة إذا تم اعتمادها بشكل مناسب Div. 1، المجموعة A الموقع الخطير
موجة دائرة المنطقة الآمنة: < 50μA من قمة إلى قمة
دقة النقل عند 20 درجة مئوية: أفضل من 15μA
تحرك درجة الحرارة: < 0.8μA/°C
وقت الاستجابة: يصل إلى 10٪ من القيمة النهائية في غضون 50μs
الاتصالات المدعومة: HART® (المحطات 1 و 2 فقط)
مؤشر LED: أخضر: مؤشر الطاقة
الحد الأقصى لاستهلاك التيار (مع إشارة 20mA): 51mA عند 24V
الأبعاد (LxWxH): 1.58 سم x 10.98 سم x 12.36 سم
الوزن: 0.11 كجم
يوفر MTLx541 مصدر طاقة متردد عائم بالكامل لتزويد جهاز إرسال تقليدي من 2 أو 3 أسلاك 4/20mA ، يقع في منطقة خطرة ،وكرر التيار في دائرة عائمة أخرى لدفع حمولة المنطقة الآمنةبالنسبة إلى أجهزة إرسال HART ذات سلكين، تسمح الوحدة بإرسال إشارات اتصالات ثنائية الاتجاه فوق تيار الحلقة 4/20mA.يعمل MTLx541S كمحيط للتيار للاتصال بالمنطقة الآمنة بدلاً من توجيه التيار إلى الحمولة.
| مدخلات المنطقة الخطرة | نطاق الإشارة: 0-24 mA (بما في ذلك فوق النطاق) ؛ فولتاج جهاز الإرسال: 16.5 فولت عند 20 mA |
| مخرج المنطقة الآمنة | نطاق الإشارة: 4-20 mA ؛ تحت / فوق النطاق: 0-24 mA ؛ مقاومة الحمل: 0 إلى 360Ω @ 24 mA ، أو 0 إلى 450Ω @ 20 mA ؛ غوص التيار: 600Ω أقصى ؛ مصدر الجهد القصوى: 24 VDC ؛ مقاومة الإخراج: > 1 MΩ |
| الطاقة المطلوبة | 20-35 VDC. |
| وقت الاستجابة | تتراجع إلى 10٪ من القيمة النهائية في غضون 50 ميكرو ثانية |
| الاستهلاك الحالي | 51 mA @ 24V |
| الحد الأقصى لتفريغ الطاقة | 0.7 W @ 24 VDC، 1.0 W @ 24 VDC |
| العزلة | n 250 فولت RMS ، تم اختبارها عند 1500 فولت RMS على الأقل ، بين محطات المنطقة الآمنة والمناطق الخطرة ؛ 50 فولت بين دوائر المنطقة الآمنة ومصدر الطاقة |
| دقة النقل عند 20 درجة مئوية | أفضل من 15 μA |
| مؤشر LED | الأخضر: إشارة الطاقة |
| حدود الحرارة | العمل: -6 إلى 140 درجة فهرنهايت (-20 إلى 60 درجة مئوية) ؛ التخزين: -40 إلى 176 درجة فهرنهايت (-40 إلى 80 درجة مئوية) |
| تحرك درجة الحرارة | < 0.8μA/°C |
| الرطوبة | 5 إلى 95% RH |
| التثبيت | قاطع قطاع T 35 ملم DIN (7.5 أو 15 ملم) وفقًا لمعيار EN 50022 |
| المحطات | تستوعب ما يصل إلى 2.5 ملم مربع من الأسلاك أو النواة الواحدة |
| وصف السلامة | Vo= 28 V، Io= 93 mA، Po= 651mW، Um= 253 RMS أو DC |
| الوزن | 150 غرام |
