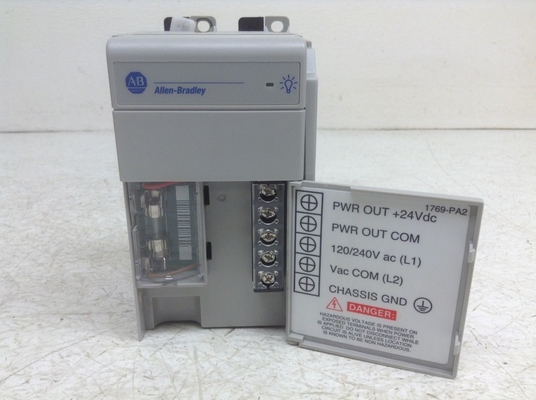

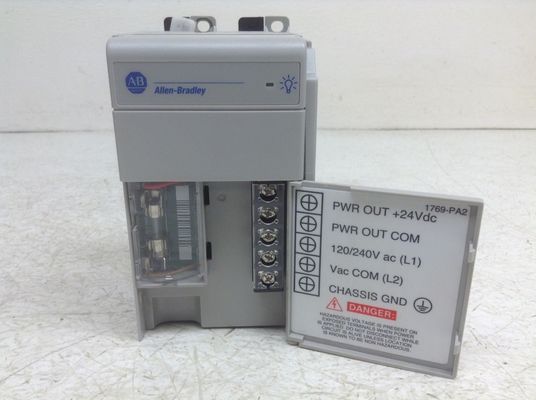

1769-PA2 CompactLogix ALLEN BRADLEY وحدة إمدادات الطاقة

وصف: آلن برادلي 1769-PA2 هو مصدر طاقة 1769 CompactLogix. يحتوي مصدر الطاقة هذا على نطاق جهد الدخول 85 265VAC ، يعمل عند مدخل اسمي 120V / 220V AC.لديها سعة الحالية من 2.0A عند 5.0V و 0.8A عند 24VDC.

آلن برادلي 1769-PA2 هو مصدر طاقة I/O CompactLogix. يستخدم هذا المصدر في المقام الأول كمصدر طاقة I/O ، يتم تثبيته في مجموعة CompactLogix أو إلى بنك إدخال/إخراج توسعي.يوفر الطاقة للوحدات المرفقة في كلا الاتجاهين من الوحدة المثبتة في النظام مع الأخذ بعين الاعتبار تصنيف مسافة إمدادات الطاقة المطلوبة.

عندما يتم تثبيتها على طول مجموعة مراقبة CompactLogix، Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysيمكن تركيب ما يصل إلى ثمانية (8) 1769 وحدة على جانبي هذا مصدر الطاقة.

نطاق الجهد المدخل المطلوب لهذا مصدر الطاقة هو 85-265VAC مع تردد 47-63 هرتز. لديه قدرة حالية 2.0A عند 5VDC و 0.8A عند 24VDC.تم تجهيز هذه الوحدة بضامن داخلي يمكن استبداله بـ Wickmann 19195-3.15A أو ليتلفوز 02183.15MXP

يبلغ حجم مصدر الطاقة هذا 118 × 70 × 87 مم (4.65 × 2.76 × 3.43 بوصة) ويزن تقريبًا 525 غرام (1.16 رطلاً).هذه وحدة إمدادات الطاقة تدعم أيضا التثبيت على DIN أو مباشرة على لوحة تركيب.

هذا مصدر الطاقة هو UL مدرجة للفئة 1 ، قسم 2 المجموعة A ، B ، C ، D المواقع الخطرة ، معتمدة للولايات المتحدة وكندا. انظر ملف UL E10314 ، قانون الاتصالات اللاسلكية الأسترالي ، متوافقة مع:AS/NZS CISPR 11؛ الانبعاثات الصناعية والاتحاد الأوروبي 2004/108/EC EMC التوجيه.

1769-PA2 هو مصدر طاقة 1769 CompactLogix ، المصنعة من قبل Allen-Bradley. يحتوي هذا المصدر على طاقة حالية تبلغ 0.8A عند 24 VDC.

عند تثبيت آلن برادلي 1769-PA2، يجب ترك مساحة مجاورة من 50 مليمتر بينه والمعدات القريبة من أجل تهوية بشكل صحيح.عند تركيب وحدة إمدادات الطاقة، تأكد من عدم لمس الوحدة من الإشعاع الثابت أو الأشعة فوق البنفسجية أو الحطام أثناء التثبيت أو التشغيل.يجب تجنب الحرارة المفرطة لأن هذا قد يسبب تلف وحدة إمدادات الطاقة بأكملهاعندما تكون درجة حرارة البيئة مرتفعة للغاية، يجب تطبيق العديد من طرق التهوية. وحدة 1769-PA2 هي مصدر طاقة مفتوح لا يحتوي على حجرة.
يمكن أيضًا تركيب مصدر الطاقة Allen-Bradley 1769-PA2 على قاطرة DIN. شيء مهم يجب ملاحظته عند تثبيت وحدة إمدادات الطاقة هذه هو أنه يحتاج إلى تأصيل.عند توصيل الوحدة، يجب استخدام سلك 14 AWG ويجب أن تبقى الأسلاك قصيرة قدر الإمكان. النوع الموصى به من الأسلاك هو سلك نحاس مع مقاومة 90 درجة مئوية على الأقل. It is recommended to place the Allen-Bradley 1769-PA2 compact I/O expansion power supply in an enclosure that protects the module from a corrosive atmosphere or contaminants that might come from the open airإذا تم استخدامه في غرفة، يوصى باستخدام مكيفات الهواء لمكافحة الحرارة حول الغرفة.إمدادات الطاقة المدمجة لتوسيع إدخال وإخراج ألن برادلي 1769-PA2 تأتي مع فيوز يوفر الحماية من الانقسام غير الطبيعي للخط والتيارات المختصرة. وحدة 1769-PA2 تعمل على 120 إلى 240 فولت من طاقة المدخلات التيار المتردد في تردد ما بين 47 و 63 هرتز. هذا مصدر الطاقة يزن فقط 2 باوند ويقيس فقط 8 × 8 × 5 بوصة،مما يسهل شحنها.
