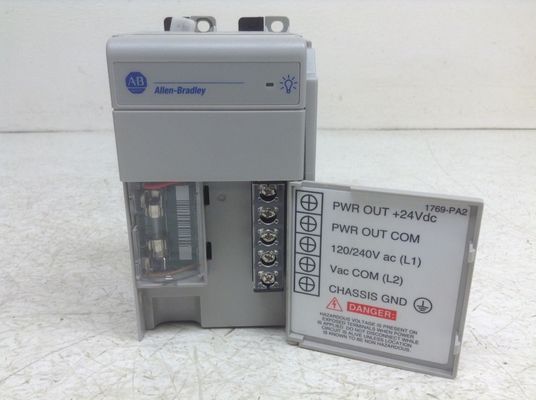

1769-PA2 CompactLogix وحدة إمدادات الطاقة

الوصف: 1769-PA2 هو مصدر طاقة CompactLogix من سلسلة 1769. يتميز مصدر الطاقة هذا بنطاق جهد دخل يتراوح بين 85 و 265 فولت تيار متردد، ويعمل بجهد دخل اسمي 120 فولت / 220 فولت تيار متردد. تبلغ سعة التيار لديه 2.0 أمبير عند 5.0 فولت و 0.8 أمبير عند 24 فولت تيار مستمر.

1769-PA2 هو مصدر طاقة CompactLogix للإدخال/الإخراج. يستخدم مصدر الطاقة هذا بشكل أساسي كمصدر طاقة للإدخال/الإخراج، ويتم تركيبه في تجميع CompactLogix أو في بنك إدخال/إخراج توسعي. يوفر الطاقة للوحدات المرفقة على كلا الاتجاهين للوحدة المثبتة في النظام مع مراعاة تصنيف مسافة مصدر الطاقة المطلوب.

عند التركيب مع تجميع وحدة تحكم CompactLogix، يمكن تركيب وحدات Compact I/O على جانبي مصدر الطاقة حيث يمكن لمصدر الطاقة توفير الطاقة في كلا الاتجاهين، كما يمكن احتساب تصنيف مسافة مصدر الطاقة في كلا الاتجاهين. يمكن تركيب ما يصل إلى ثماني (8) وحدات 1769 على جانبي مصدر الطاقة هذا.

نطاق جهد الدخل المطلوب لمصدر الطاقة هذا هو 85-265 فولت تيار متردد بتردد 47-63 هرتز. تبلغ سعة التيار لديه 2.0 أمبير عند 5 فولت تيار مستمر و 0.8 أمبير عند 24 فولت تيار مستمر. هذه الوحدة مزودة بفتيل داخلي يمكن استبداله بفتيل Wickmann 19195-3.15A أو Littelfuse 02183.15MXP.

يبلغ أبعاد مصدر الطاقة هذا 118 × 70 × 87 مم (4.65 × 2.76 × 3.43 بوصة) ويزن تقريبًا 525 جرامًا (1.16 رطلاً). كمعيار لمنصة CompactLogix، يدعم وحدة مصدر الطاقة هذه أيضًا التركيب على سكة DIN أو مباشرة على لوحة تثبيت.

مصدر الطاقة هذا مدرج في قائمة UL للفئة 1، القسم 2، المجموعات A، B، C، D للمواقع الخطرة، ومعتمد للولايات المتحدة وكندا. انظر ملف UL E10314، قانون الاتصالات الراديوية الأسترالي، متوافق مع: AS/NZS CISPR 11؛ انبعاثات صناعية وتوجيه الاتحاد الأوروبي 2004/108/EC الخاص بالتوافق الكهرومغناطيسي.

1769-PA2 هو مصدر طاقة CompactLogix من سلسلة 1769، تم تصنيعه بواسطة. يمتلك مصدر الطاقة هذا سعة تيار تبلغ 0.8 أمبير عند 24 فولت تيار مستمر.

عند تركيب 1769-PA2، يجب ترك مسافة مجاورة تبلغ 50 ملم بينه وبين المعدات القريبة لتهويته بشكل صحيح. أيضًا، عند تركيب وحدة مصدر الطاقة، تأكد من عدم ملامسة أي إشعاع ثابت أو فوق بنفسجي أو حطام للوحدة أثناء التركيب أو التشغيل. يجب تجنب الحرارة الزائدة لأن ذلك قد يتسبب في تلف وحدة مصدر الطاقة بأكملها. عندما تكون درجة الحرارة المحيطة مرتفعة بشكل مفرط، يجب تطبيق عدة طرق للتهوية. وحدة 1769-PA2 هي مصدر طاقة مفتوح لا يحتوي على غلاف.
يمكن أيضًا تركيب مصدر الطاقة 1769-PA2 على سكة DIN. من المهم ملاحظة عند تركيب وحدة مصدر الطاقة هذه أنها تحتاج إلى التأريض. عند توصيل الوحدة، يجب استخدام سلك مقاس 14 AWG ويجب إبقاء الأسلاك قصيرة قدر الإمكان. نوع السلك الموصى به هو سلك نحاسي بمقاومة لا تقل عن 90 درجة مئوية. يوصى بوضع مصدر طاقة التوسع Compact I/O 1769-PA2 في غلاف يحمي الوحدة من الجو المسبب للتآكل أو الملوثات التي قد تأتي من الهواء الطلق. إذا تم استخدامه في غلاف، يوصى باستخدام مكيفات الهواء لمكافحة الحرارة حول الغلاف. يأتي مصدر طاقة التوسع Compact I/O 1769-PA2 مع فتيل يوفر الحماية ضد التغيرات غير الطبيعية في الخطوط وتيارات الدائرة القصيرة. تعمل وحدة 1769-PA2 على جهد دخل تيار متردد يتراوح بين 120 و 240 فولت بتردد يتراوح بين 47 و 63 هرتز. يزن مصدر الطاقة هذا 2 رطل فقط ويبلغ قياسه 8 × 8 × 5 بوصات فقط، مما يجعله سهل الشحن.
