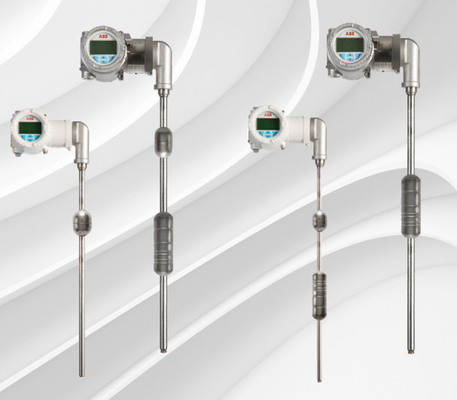

ABB LMT100 جهاز إرسال مستوى مغناطيسي صلب تحديد مستوى السائل بدقة عالية ومستوى الواجهة

الخصائص
• دقة عالية: 0.01٪ من النطاق الكامل أو ± 1.27 ملم
• لا حاجة إلى إعادة معايرة: ضعها ونساها
• جهاز استشعار متفوق (البراءة رقم 5،473245)
• إشارة محلية مع شاشة HMI
• شقة مزدوجة مع محطة ميدانية منفصلة
المقصورة
• حلقة تعمل على طول المسبار 22 متر (75 قدم)
• قياس المستوى الإجمالي و/أو مستوى الواجهة
• الضغط إلى 165.48 بار (2400 psig)
124.1 بار (1800 بي سي جي)
• نطاق درجة الحرارة: من 195.5 إلى 426.6 درجة مئوية
مع خيارات
• وحدة إلكترونية قابلة للاستبدال / الترقية في الميدان
• مرشح RFI/EMI مدمج
• الاتصالات الرقمية
• من 4 إلى 20 مآ أخرج HART®
• HART 7 و FOUNDATIONTM Fieldbus ITK6.3.0
• الموافقات العالمية للمواقع الخطرة و SIL 2/3 قادرة

جهاز إرسال إلكتروني
التكرار ± 0.005 ٪ من النطاق الكامل أو 0.31 ملم (0.012 بوصة) ، أيهما أكبر
غير خطية ± 0.01 ٪ من النطاق الكامل أو 0.86 ملم (0.034 بوصة) ، أيهما أكبر
دقة القياس ± 0.01 ٪ من المقياس الكامل أو 1.27 ملم (0.050 بوصة) ، أيهما أكبر
فولتاج التغذية من 12 إلى 43 فولت DC لـ 4 إلى 20mA حلقة HART تعمل بالطاقة ، 9.0 إلى 32 فولت DC لـ Foundation Fieldbus
الإخراج / الاتصالات 4 إلى 20mA HART7 أو FOUNDATION Fieldbus ITK 6.3.0
واجهة المستخدم العرض التفاعلي، DTM، EDDL، FDI مع NE107 الرسائل
حماية الكتابة مفتاح الأجهزة ومفتاح البرمجيات
استهلاك الطاقة من 4 إلى 20mA عند 36.0 فولت DC 3.6 mA 0.13 W ؛ 21mA 0.76 W
عند 12.0 فولت DC ‬ 3.6 mA 0.043 W؛ 21mA 0.25 W
وضع HART (4.0mA) عند 36.0 فولت DC 0.144 W
عند 12.0 فولت DC 0.048 واط
وضع FF (17 mA) عند 9.0 فولت DC 0.153 واط
عند 32.0 فولت DC 0.544 واط
المقاومة القصوى للخط 4 إلى 20mA عند 36.0 فولت DC و 21 mA، 1142 Ω*
عند 24.0 فولت DC و 21 mA، 571 Ω
عند 13.5 فولت DC و 21 mA، < 72 Ω**
** الحد الأقصى المسموح به مع الاتصال HART هو 700 Ω
** انظر الرسم البياني للتيار/ المقاومة
وضع HART (4mA) < 650 إلى 700 Ω
وضع FF (17mA) عند 32.0 فولت DC، 1500 Ω.
عند 9.0 فولت DC، 50 Ω.
حماية القطبية من 4 إلى 20 mA ، ثنائي الأقطاب في سلسلة مع الحلقة ، FOUNDATION Fieldbus و Profibus PA ، غير حساسة للقطبية
معدل التحديث 10 قياسات في الثانية
الحد الأدنى لفترة القياس 76.2 ملم (3.0 بوصة) ، استشارة المصنع إذا كان هناك حاجة لفترة أقل
مساحة التخفيف قابلة للتعديل ، النطاق: 0 إلى 60 ثانية
إنتاج الإنذار من 4 إلى 20 مآ: NE43 ، يمكن اختيار البرمجيات أو الأجهزة.
مكافحة التوترات الكاملة المتاحة مع رمز الخيار S1 الذي يلبي معيار IEC61000-4-5 ، 1kV / 2kV ، المعايير B
درجة الحرارة المحيطة ¥40 إلى 85 درجة مئوية (¥40 إلى 185 درجة فهرنهايت) المحيطة
الرطوبة من 0 إلى 100٪ RH
الجدول المتوفر
جهاز استشعار درجة الحرارة (اختياري) 1000 ohm Pt RTD، رمز الخيار SER أو STL
فئة تحمل درجة الحرارة IEC 60751 فئة B، ± ((0.3+0.005[t]) 70° إلى 230 °C
الحجرة مقصورة مزدوجة
مادة الحجرة الألومنيوم المصبوب من النحاس المنخفض مع طبقة مسحوق أو 316 الفولاذ المقاوم للصدأ
جهاز إرسال عن بعد المسافات عن بعد القياسية من 5 م (16 قدم) ، 10 م (33 قدم) ، 20 م (66 قدم) ، 30 م (98 قدم)
مادة علامة الجهاز AISI 316 الفولاذ المقاوم للصدأ
الاتصال الكهربائي اثنين من M20 x 1.5 أو اثنين من FNPT 1⁄2 بوصة، ومحولات وموصولات الحافلة متوفرة أيضا
حماية الدخول IP66، NEMA 4X
1 يتم تسجيل دقة القياس في ظروف البيئة المحيطة بالمصنع (23.88 ° F ± 5.6 ° C [75 ° F ± 10 ° F]) باستخدام مغناطيس للتعديل. يمكن أن يكون دقة أكثر
تتأثر بعوامل أخرى مثل هستيريس العائمة، والتركيب، وظروف العملية والظروف البيئية.
2 بعض الموافقات الوكالة قد تختلف.
أنبوب مستشعر
الخيارات القياسية
المادة 316/L سبيكة الفولاذ المقاوم للصدأ 20 ، Hastelloy® C ٪ 276 ، PFA ٪ TEFLON ٪ مغطاة ، الأخرى بناءً على الطلب
درجة حرارة العملية من 195.5 إلى 121.1 درجة مئوية (من 320 إلى 250 درجة فهرنهايت) إلى 427 درجة مئوية (800 درجة فهرنهايت) مع خيارات
ضغط المعالجة: ¥1.0 إلى 124.1 بار @ 149 °C (¥14.7 إلى 1800 psig @ 300 °F) 165.47 بار (2400 psig) أقصى مع نوع مسبار HP
طول المسبار 304.8 ملم إلى 9.14 م (1 إلى 30 قدم) 22.86 م (75 قدم) الحد الأقصى w / W7 المسبار المرن في بئر المستشعر
طول المسبار
التسامح
±3.2 ملم (0.125 بوصة) إلى 3.0 م (10 أقدام) ؛ ±6.4 ملم (0.25 بوصة) إلى 6.0 م (20 أقدام) ؛
± 9.0 ملم (0.35 بوصة) إلى 9.0 م (29.5 قدم) ؛ +/ ‬ 25.4 ملم (1.0 بوصة) إلى 22.86 م (75 قدم)
تثبيت 3⁄4 في MNPT المقابس الضغط، المكونات الملفوفة، الاطراف الفضفاضة والاطراف المطاطية
اتصالات العملية متوفرة أيضاً
‬‬
