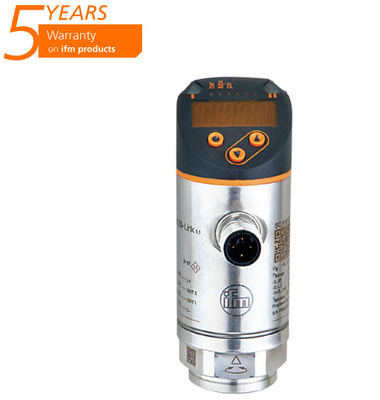

أجهزة استشعار الضغط IFM مع العرض PN2071 PN-250-SER14-MFRKG/US/ في المخزون

أجهزة استشعار الضغط IFM مع العرض PN2071 PN-250-SER14-MFRKG/US/ في المخزون

• مخرجان للتبديل، واحد منهم قابل للبرمجة كIO-Link وواحد كمخرجات تناظرية
• العرض الأحمر/الأخضر لتحديد النطاق المقبول بوضوح
• يمكن تدوير اتصال العملية للحصول على محاذاة مثالية
• مع الاستقرار على المدى الطويل بفضل حماية عالية من الإفراط
• تصميم صلب للاستخدام في بيئات صناعية قاسية



  خصائص المنتج

  عدد المدخلات والمخرجات	عدد المخرجات الرقمية: 2؛ عدد المخرجات التناظرية: 1
  نطاق القياس	0250 بار 0...3625 psi 0...25 مبا
  اتصال العملية	وصلة ذات خيوط G 1/4 خيوط داخلية (DIN EN ISO 1179-2)

  التطبيق

  ميزة خاصة	أشرطة اتصال مطلية بالذهب
  عنصر قياس	خلية للفيلم الرقيق المعدني
  التطبيق	للتطبيقات الصناعية
  الإعلام	سائل وغازات
  درجة حرارة متوسطة[°C]	-25...80
  ضغط الانفجار الدقيق	1200 بار 17400 psi 120 مبا
  تصنيف الضغط	500 بار 7250 psi 50 مبا
  مقاومة الفراغ	-1000 mbar -0.1 مبا
  نوع الضغط	الضغط النسبي

  بيانات كهربائية

  الجهد التشغيلي[V]	18...30 DC؛ (إلى SELV/PELV)
  الاستهلاك الحالي[ما]	< 35
  المقاومة العازلة الدنيا[MΩ]	100؛ (500 فولت DC)
  فئة الحماية	الثالث
  حماية القطبية العكسية	نعم..
  وقت تأخير تشغيل[s]	0.3
  كلب مراقبة متكامل	نعم..

  المدخلات / المخرجات

  عدد المدخلات والمخرجات

  عدد المخرجات الرقمية: 2؛ عدد المخرجات التناظرية: 1

  النتائج

  إجمالي عدد المخرجات	2
  إشارة الخروج	إشارة التبديل؛ إشارة التناظرية؛ IO-Link؛ (يمكن تكوينها)
  التصميم الكهربائي	PNP/NPN
  عدد المخرجات الرقمية	2
  وظيفة الإخراج	مفتوح بشكل طبيعي / مغلق بشكل طبيعي (يمكن تعديله)
  أقصى مخرج انخفاض في الجهد للتبديل DC[V]	2
  التيار المسموح به الدائم لمخرج التبديل DC[ما]	250
  تردد التبديل DC[هرتز]	< 500
  عدد المخرجات التناظرية	1
  انتاج التيار التناظري[ما]	4....20؛ (يمكن توسيعها 1: 5)
  أقصى حمولة[Ω]	500
  إنتاج الجهد التناظري[V]	0....10؛ (يمكن توسيعها 1: 5)
  المقاومة الدنيا للحمل[Ω]	2000
  حماية الدوائر القصيرة	نعم..
  نوع الحماية من الاختصار	النبضات
  الحماية من الإفراط	نعم..

  نطاق القياس / الإعداد

  نطاق القياس	0250 بار 0...3625 psi 0...25 مبا
  نقطة البداية التناظرية	0200 بار 0... 2900 psi 0...20 مبا
  النقطة النهائية التناظرية	50250 بار 725...3625 psi 5...25 مبا

  إعداد المصنع / CMPT = 2
  نقطة الإعداد SP	1.5250 بار 25...3625 psi 0.15...25 مبا
  نقطة إعادة ضبط rP	0.5249 بار 10...3610 psi 0.05....24.9 MPa
  الفرق الدقيق بين SP و rP	1.5 بار 15 psi 0.15 مبا
  في خطوات	0.5 بار 5 سم 0.05 مبا

  الوضع_ب دقة عالية / CMPT = 3
  نقطة الإعداد SP	1.6250 بار 23...3626 psi 0.16...25 مبا
  نقطة إعادة ضبط rP	0.5249 بار 8...3611 psi 0.05....24.9 MPa
  الفرق الدقيق بين SP و rP	1.1 بار 15 psi 0.11 MPa
  في خطوات	0.1 بار 1 سم 0.01 مبا

  الدقة / الانحرافات

  دقة نقطة التبديل[% من المدى]	< ± 0،4(أقلل من 1: 1)
  التكرار[% من المدى]	< ± 0،1؛ (مع تقلبات درجة الحرارة < 10 K ؛ انخفاض 1: 1)
  انحراف في الخصائص[% من المدى]	< ± 0,25 (BFSL) / < ± 0,5 (LS) ؛ (إغلاق 1:1؛ BFSL = أفضل خط مستقيم مناسب؛ LS = تعيين قيمة الحد الأقصى)
  انحراف الهستيريس[% من المدى]	< ± 0،1(أقلل من 1: 1)
  الاستقرار على المدى الطويل[% من المدى]	< ± 0،05(أغلق الساعة 1:1كل 6 أشهر)
  معامل الحرارة نقطة الصفر[% من المدى / 10 K]	0,2؛ (-25...80 درجة مئوية)
  نطاق معامل الحرارة[% من المدى / 10 K]	0,2؛ (-25...80 درجة مئوية)
  ملاحظات حول الدقة / الانحراف	دقة نقطة التبديل، خطأ خطية في DNV GL: < ± 1٪: < ± 1٪

  وقت الاستجابة

  وقت الاستجابة[ms]	< 1.5
  وقت التأخير قابل للبرمجة[s]	0....50
  قيمة عملية التخفيف dAP[s]	0....4
  التخفيف للخروج التناظري dAA[s]	0....4
  وقت الاستجابة القصوى للإنتاج التناظري[ms]	3

  البرمجيات / البرمجة

  خيارات تعيين المعلمات

  التشنج / النافذة ؛ مفتوحة بشكل طبيعي / مغلقة بشكل طبيعي ؛ تأخير التشغيل / الإيقاف ؛ التخفيف ؛ وحدة العرض ؛ مخرج التيار / الجهد

  واجهات

  واجهة الاتصال	IO-Link
  نوع ناقل الحركة	COM2 (38,4 كيلو باود)
  مراجعة IO-Link	1.1
  معيار SDCI	IEC 61131-9
  وضع SIO	نعم..
  نوع الميناء الرئيسي المطلوب	A؛ (عندما لا يتم توصيل الدبوس 2: B)
  معرفات الأجهزة المدعومة	نوع العملية DeviceID إعداد المصنع / CMPT = 2 460 الوضع_ب دقة عالية / CMPT = 3 639
  ملاحظة	لمزيد من المعلومات يرجى الاطلاع على ملف IODD PDF تحت "تحميلات"

  إعداد المصنع / CMPT = 2
  الملفات الشخصية	مستشعر ذكي: متغير بيانات المعالجة، تحديد الجهاز، تشخيص الجهاز
  وقت دورة العملية[ms]	2.3
  ضغط دقة IO-Link[بار]	0.1
  بيانات عملية IO-Link (دورية)	الوظيفة طول البيت الضغط 14 معلومات التبديل الثنائي 2
  وظائف IO-Link (الدورانية)	علامة خاصة بالتطبيق

  الوضع_ب دقة عالية / CMPT = 3
  الملفات الشخصية	مستشعر ذكي ED2: مستشعر القياس الرقمي (0x000A) ، التعرف والتشخيص (0x4000)
  وقت دورة العملية[ms]	3
  ضغط دقة IO-Link[بار]	0.1
  بيانات عملية IO-Link (دورية)	الوظيفة طول البيت الضغط 16 حالة الجهاز 4 معلومات التبديل الثنائي 2
  وظائف IO-Link (الدورانية)	علامة خاصة بالتطبيق

  ظروف التشغيل

  درجة حرارة البيئة[°C]	-25...80
  درجة حرارة التخزين[°C]	-أربعون...100
  الحماية	IP 65؛ IP 67

•
