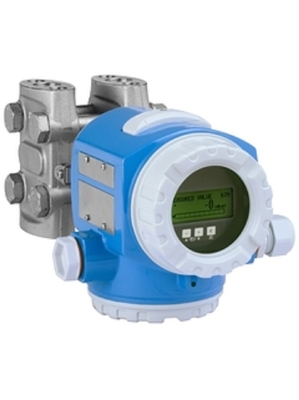

PMD75-ACA7FB3DAAU الضغط التفاضلي Deltabar PMD75 FKM Viton Seal

PMD75-ACA7FB3DAAU الضغط التفاضلي Deltabar PMD75

الموافقة: منطقة غير خطيرة
الخروج؛ العمل: C 4-20mA HART؛ داخل
غطاء؛ غطاء الختم؛ دخول الكابل: A T14 Alu IP66/67 NEMA6P؛ EPDM؛ غدة M20، T14 = غطاء جانبي (Ex d > خيط M20)
النطاق الاسمي؛ مادة الخلية؛ PN: 7F 500mbar/50kPa/7.5psi؛ 316L؛ 160bar/ 16MPa/2400psi
المعايرة؛ الوحدة: B ** مخصصة؛ انظر المواصفات الإضافية.
مادة الغشاء: 3 مونيل
اتصال العملية: D NPT1/4-18 IEC61518 UNF7/16-20, 316L بما في ذلك صمامات 2، 316L
الختم: FKM Viton
الخيار الإضافي 1: A غير مختار
الخيار الإضافي 2: U دعامة التثبيت، الحائط/الأنابيب، 316L، تصميم العمل الثقيل
التفاصيل:قيمة النطاق السفلي: -10 mbar
قيمة النطاق العلوي: 300 mbar
الخصائص: خطية
العرض عند 4mA (HART فقط): صفر
العرض عند 20mA (HART فقط): صفر
وحدة العرض: صفر

المواصفات في لمحة
الدقة
القياسية: 0.05%
البلاتين: يصل إلى 0.035%
الحد الأقصى لخطأ القياس
0075٪
"بلاتينوم" 0,05%
درجة حرارة العملية
-40 °C...85 °C
(-40 درجة فهرنهايت...185 درجة فهرنهايت)
نطاق الحرارة المتوسط
تراجع درجة الحرارة من أنابيب الضغط
نطاق قياس الضغط
10 mbar... 250 بار
(0.15 psi...3750 psi)
ضغط العملية / الحد الأقصى للضغط الزائد
420 بار (6300 psi)
الأجزاء الرطبة الرئيسية
سبيكة C276
316L
مونيل
تانتالوم
مسافة القياس القصوى
400 متر (1.312 قدم) H2O
ضغط العملية
ما يصل إلى 420 بار
(بحد أقصى 6091 psi)
غشاء عملية المواد
316L، سبيكة C،
تانتال
الذهب الروديوم
خلية القياس
10 mbar... 250 بار
(0.15 psi...3750 psi)

مجال التطبيق
يستخدم جهاز Deltabar PMD75 لنقل الضغط التفاضلي مع جهاز استشعار مقاوم للطفرات والغشاء المعدني المطاوئ في جميع الصناعات للقياس المستمر في السوائل والأبخرة والغازات.تشغيل 3 مفاتيح يسمح بتشغيل بسيط وموثوق به. تتيح وحدة بيانات HistoROM المتكاملة إدارة بسيطة لمعلمات العملية والجهاز. تم تصميمها وفقًا لمعيار IEC 61508 للاستخدام في تطبيقات السلامة SIL2 / 3.
لقياس المستوى أو الحجم أو الكتلة في السوائل ، ومراقبة الضغط التفاضلي وكذلك قياس التدفق (حجم أو تدفق الكتلة) بالتزامن مع العناصر الأساسية في الغازات والبخار والسوائل.

• اتصالات العملية: الخيوط
• درجة حرارة العملية: -40 إلى + 85 درجة مئوية (-40 إلى + 185 درجة فهرنهايت)
• نطاقات القياس: 0.25mbar إلى 40bar (0.0036 إلى 600psi)
• الدقة: ±0.05٪، "البلاتين" ±0.035% (اختياري)
• الشهادات الدولية لحماية الانفجارات، منع الإفراط في التعبئة WHG، SIL، الموافقات الصحية، الموافقات البحرية

الفوائد

• أفضل دقة، قابلية للتكرار والاستقرار على المدى الطويل
• أعلى درجة من السلامة بسبب التغذية الضيقة للغاز مع قدرات تصل إلى SIL2/3 ، معتمدة وفقًا لـ IEC 61508
• التشغيل السهل الذي يسترشد به القائمة عبر العرض المحلي ، من 4 إلى 20mA مع HART ، PROFIBUS PA ، FOUNDATION Fieldbus
• مفهوم إدارة بيانات HistoROM للتشغيل السريع والسهل والصيانة والتشخيص
• وفورات في التكاليف مع مفهوم وحدات لتغيير سهل للمستشعرات أو الشاشات أو الإلكترونيات
• مقاومة للفوق الحمل تصل إلى 420 بار / 42MPa / 6300psi ، ومراقبة الوظيفة
• التكامل السلس والمستقل للنظام (HART/PA/FF)
